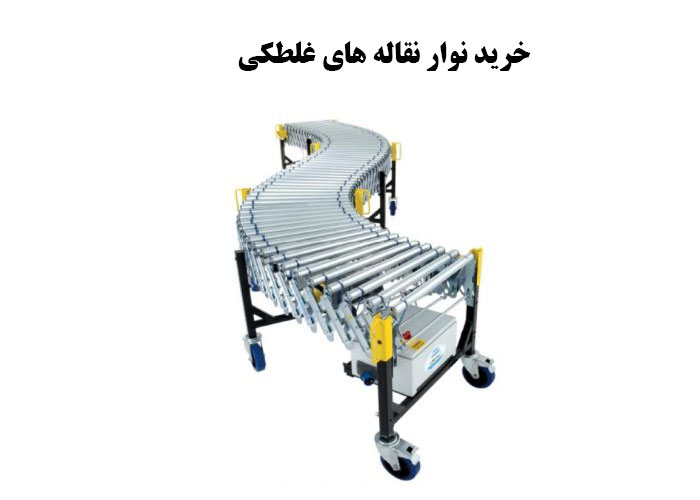

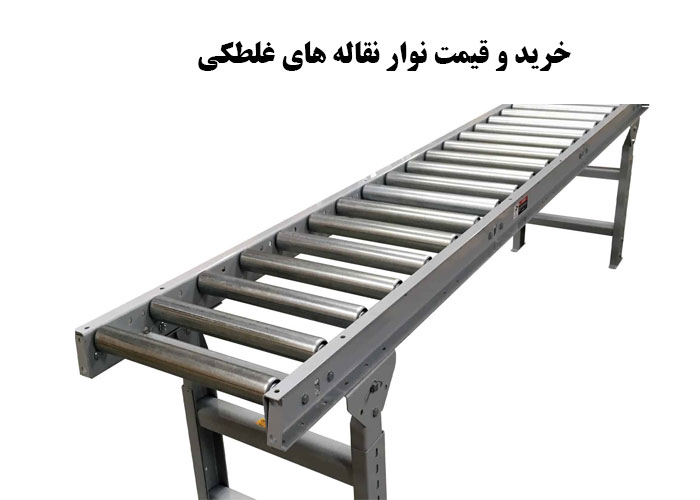

خرید و قیمت نوار نقاله های غلطکی و اهمیت آنها

نوار نقاله های غلطکی، که به طور ساده تر “رولر کانوایر” نامیده می شوند، یکی از ستون های اصلی سیستم های انتقال مواد در دنیای صنعت مدرن هستند. این سیستم ها در قلب لجستیک داخلی، کارخانجات تولیدی، مراکز توزیع و انبارهای بزرگ قرار دارند و وظیفه جابجایی ایمن، پیوسته و کارآمد محصولات، جعبه ها، پالت ها و تجهیزات سنگین را بر عهده دارند.در این مقاله در زمینه ی خرید و قیمت نوار نقاله های غلطکی و اهمیت آنها توضیح داده ایم.

تعریف نوار نقاله های غلطکی

یک نوار نقاله غلطکی از مجموعه ای از استوانه های (غلطک ها یا رولرها) موازی تشکیل شده است که بر روی یک فریم (قاب) نگهدارنده نصب شده اند. نحوه عملکرد بسته به نوع آن متفاوت است؛ در مدل های ثقلی، از نیروی جاذبه برای حرکت محصول استفاده می شود، در حالی که در مدل های نیرومحرک، غلطک ها توسط موتورها یا تسمه ها به حرکت درآمده و نیروی لازم برای انتقال بار را تأمین می کنند.

نقش حیاتی نوار نقاله های غلطکی در بهره وری صنعتی

اهمیت این تجهیزات فراتر از صرفاً جابجایی فیزیکی است. استفاده از رولر کانوایرها تأثیر مستقیمی بر شاخص های کلیدی عملکرد یک سازمان دارد:
کاهش نیروی انسانی و هزینه های کارگری: با خودکارسازی فرآیندهای انتقال، نیاز به جابجایی دستی بارها به شدت کاهش یافته و نیروی کار می تواند بر وظایف با ارزش افزوده بالاتر متمرکز شود.
افزایش چشمگیر بهره وری: انتقال مواد با سرعت ثابت و قابل پیش بینی، جریان کار را در کارخانه تضمین می کند و از ایجاد گلوگاه هایی که ناشی از تأخیر در انتقال است، جلوگیری می نماید.
امنیت و کاهش آسیب به محصول: انتقال مداوم و کنترل شده، احتمال سقوط، برخورد و آسیب دیدن محصولات حساس یا شکننده را به حداقل می رساند.

دلایل محبوبیت رولر کانوایرها

نوار نقاله های غلطکی به دلیل مزایای ذاتی خود، به یکی از پرکاربردترین روش های انتقال مواد تبدیل شده اند:

سادگی و قابلیت اطمینان بالا: به ویژه در مدل های ثقلی، ساختار ساده منجر به خرابی های کمتر و نگهداری آسان تر می شود.
انعطاف پذیری در حمل بار: قادر به حمل طیف وسیعی از ابعاد، اشکال و وزن ها هستند؛ از جعبه های کوچک الکترونیکی گرفته تا پالت های چند صد کیلویی.
توانایی حمل بارهای سنگین: سیستم های نیرومحرک پیشرفته (مانند CDLR) می توانند بارهای بسیار سنگین را به طور مداوم جابجا کنند.

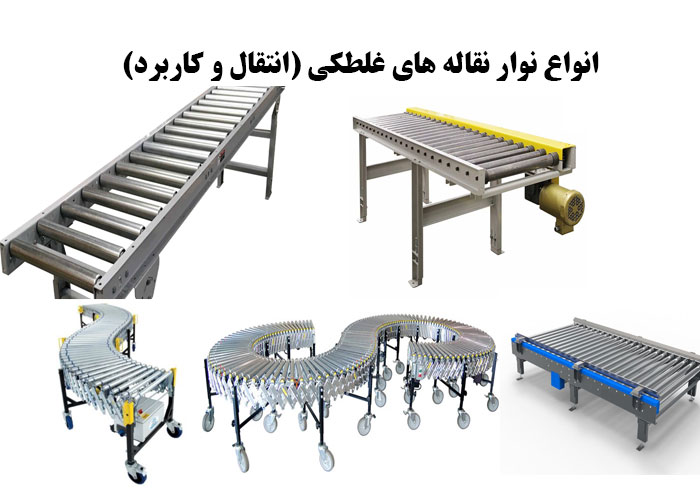

انواع نوار نقاله های غلطکی (انتقال و کاربرد)

انتخاب نوع صحیح نوار نقاله غلطکی، اولین و مهم ترین تصمیم در فرآیند خرید است. این انتخاب بر اساس ماهیت محصول، شیب مسیر و نیاز به کنترل سرعت صورت می گیرد.

نوار نقاله های غلطکی ثقلی

این ساده ترین و مقرون به صرفه ترین نوع کانوایر است. در این سیستم، غلطک ها بدون موتور و نیروی محرکه خارجی نصب می شوند.

عملکرد: برای حرکت دادن بار، باید یک شیب ملایم (معمولاً بین ۲ تا ۴ درصد، بسته به اصطکاک کف محصول) در طول مسیر تعبیه شود تا نیروی جاذبه باعث حرکت کالا شود.

مزایا نوار نقاله های غلطکی ثقلی:

هزینه اولیه بسیار پایین.
نیاز به نگهداری تقریباً صفر (تنها روانکاری دوره ای بلبرینگ ها).
عدم نیاز به برق و سیستم های کنترلی پیچیده.
محدودیت های نوار نقاله های غلطکی ثقلی:
نیاز به فضای فیزیکی شیب دار.
عدم امکان کنترل دقیق سرعت.
نیاز به توقف های دستی در انتهای مسیر (به جز در صورت استفاده از ترمزهای مکانیکی).

کاربردهای نوار نقاله های غلطکی ثقلی: خطوط تخلیه از لیفتراک یا کامیون ها، مناطق کوتاهی که اختلاف ارتفاع طبیعی وجود دارد، و یا در خطوط موقت برای انتقال جعبه ها بین ایستگاه های کاری.

نوار نقاله های غلطکی نیرومحرک یا کانوایرهای زنده

این سیستم ها مجهز به منبع انرژی هستند و امکان کنترل سرعت و تجمع بار را فراهم می آورند.

الف) مدل های دارای تسمه محرک

در این طراحی، یک تسمه (معمولاً تسمه PVC یا پلی اورتان) بین غلطک های محرک و غلطک های تحتانی حرکت کرده و از طریق اصطکاک، نیروی چرخشی را به غلطک های اصلی منتقل می کند.

مناسب برای: حمل جعبه ها و کارتن هایی که کف نسبتاً سختی دارند، اما ممکن است دچار لغزش جزئی شوند. کنترل خوبی بر سرعت فراهم می کنند.

ب) مدل های زنجیری

در این مدل، یک یا دو زنجیر (معمولاً دنده زنجیری یا رولر چِین) در طول قسمت زیرین کانوایر کشیده می شود و به غلطک ها متصل است.

مناسب برای: حمل بارهای بسیار سنگین، پالت ها، بشکه ها یا هر نوع باری که سطح تماس آن با تسمه یا غلطک های BDL کافی نیست. CDLR ها مقاومت فوق العاده ای در برابر ضربه و محیط های کثیف یا روغنی دارند.

ج) فناوری تجمع با فشار صفر

یکی از پیشرفته ترین ویژگی ها در کانوایرهای نیرومحرک است. این سیستم از سنسورهای نوری (فتوسل) و منطق کنترلی (PLC یا کنترلرهای اختصاصی) برای تشخیص فاصله بین محصولات استفاده می کند.

عملکرد: اگر محصولی جلوی یک ایستگاه کاری توقف کند، سنسور تشخیص می دهد و موتور آن بخش از کانوایر به طور موضعی متوقف می شود، در حالی که بخش های قبل از آن به حرکت ادامه می دهند. این امر از برخورد محصولات و ایجاد آسیب های ناشی از فشار انباشتگی جلوگیری می کند.

اهمیت: حیاتی برای خطوط سورتینگ، پر کردن، یا مونتاژ که نیاز به توقف دقیق و زمان بندی شده دارند.

د) سیستم های موتورایز

در این سیستم های مدرن، هر غلطک دارای یک موتور الکتریکی کوچک (معمولاً ۲۴ ولت DC) است که به صورت مجزا در داخل غلطک جاسازی شده است.

مزایا: انعطاف پذیری بی نظیر، ماژولار بودن بالا، نصب آسان (با اتصالات پلاگین)، و مصرف انرژی بسیار پایین تر نسبت به موتورهای AC بزرگ مرکزی. این سیستم ها به طور ذاتی از مفهوم ZPA پشتیبانی می کنند و تنظیم سرعت برای هر زون به سادگی قابل انجام است.

نوار نقاله های غلطکی با غلطک های تخصصی و طراحی های خاص

نوع مواد و شکل غلطک ها برای کاربرد خاص حیاتی است:

غلطک های مخروطی و منحنی (Conveyor Curves): برای تغییر جهت مسیر، غلطک ها به صورت مخروطی (تپِر) طراحی می شوند تا نیروی گریز از مرکز را متعادل کرده و بار را به سمت مرکز پیچ هدایت کنند.

مواد ساخت:

فولاد کربنی گالوانیزه یا سیاه: برای بارهای عمومی و محیط های خشک.
فولاد ضد زنگ (استنلس استیل 304/316): ضروری برای محیط های مرطوب، فرآیندهای شستشو، صنایع غذایی و دارویی که نیاز به رعایت دقیق بهداشت دارند.
غلطک های پلیمری یا PVC: برای حمل بارهای سبک تر یا موادی که نباید خراشیده شوند (مانند قطعات الکترونیکی حساس یا پارچه).

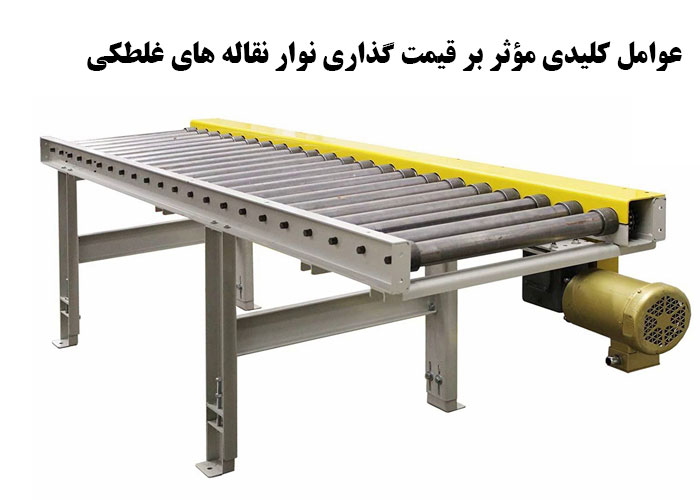

عوامل کلیدی مؤثر بر قیمت گذاری نوار نقاله های غلطکی

تعیین قیمت نوار نقاله غلطکی یک فرآیند مهندسی شده است و قیمت نهایی تابعی از چندین پارامتر فنی و کیفی است. خریداران باید از دام مقایسه صرفاً قیمت اولیه پرهیز کنند.

ابعاد و مشخصات فیزیکی سیستم

طول کلی مسیر: هزینه بر اساس متر طول محاسبه می شود، اما این متغیر به تنهایی تعیین کننده نیست.
عرض مفید : عرضی که بار مورد نظر روی آن قرار می گیرد. افزایش عرض مستقیماً منجر به افزایش مصرف مواد اولیه (فریم و غلطک) می شود.

تحمل بار و کیفیت اجزای مکانیکی

این عامل بیشترین تأثیر را بر کیفیت و قیمت هر متر دارد:

قطر و ضخامت دیواره غلطک: بارهای سنگین نیازمند غلطک هایی با قطر بزرگتر و ضخامت دیواره بالاتر برای جلوگیری از کمانش در زیر فشار هستند.
بلبرینگ ها : قلب یک کانوایر متحرک، بلبرینگ های آن است. بلبرینگ های با کیفیت بالا (مانند ABEC-3 یا بالاتر) با پوشش های آب بندی شده برای مقاومت در برابر گرد و غبار، عمر طولانی تری دارند و گران تر هستند. در سیستم های با کارکرد ۲۴ ساعته، کیفیت بلبرینگ اهمیت دوچندان می یابد.
فاصله بین غلطک ها: فاصله استاندارد معمولاً بین ۶ تا ۱۲ اینچ است. هر چه فاصله کمتر باشد (Pitch کوچک تر)، غلطک های بیشتری در طول مسیر نصب می شوند که هزینه را افزایش می دهد، اما برای بارهای کوچک و شکننده که نباید بین رولرها سقوط کنند، ضروری است.

جنس ساختار و فریم

سوابق و نمونه کارها: از تأمین کننده بخواهید پروژه های مشابه با بارهای نزدیک به نیاز شما را نمایش دهد.

خدمات پس از فروش و پشتیبانی قطعات یدکی: کانوایرها نیازمند نگهداری هستند. شرکت باید توانایی تأمین سریع قطعات یدکی حساس مانند بلبرینگ ها، تسمه ها، یا رولرها را داشته باشد. گارانتی معتبر بر روی اجزای محرک (موتور و گیربکس) یک معیار مهم است.

بررسی هزینه ها

این مهم ترین مرحله در ارزیابی اقتصادی است. مقایسه صرف قیمت خرید گمراه کننده است.

هزینه انرژی: سیستم های DC 24V معمولاً در بلندمدت مصرف انرژی کمتری دارند و هزینه های برق ماهیانه را کاهش می دهند، اگرچه ممکن است هزینه نصب بالاتری داشته باشند.
عمر مفید : یک کانوایر ارزان تر با بلبرینگ های درجه پایین ممکن است پس از دو سال نیاز به تعویض گسترده قطعات داشته باشد، در حالی که مدل با کیفیت بالاتر، پس از پنج سال همچنان با کارایی اولیه کار کند.
سهولت تعمیر: سیستمی که تعمیر آن نیازمند باز کردن کل خط نباشد (مانند استفاده از غلطک های آسان نصب)، هزینه نیروی انسانی تعمیرات را کاهش می دهد.

سرمایه گذاری هوشمندانه با خرید نوار نقاله های غلطکی ثقلی

نوار نقاله غلطکی صنعتی صرفاً یک وسیله مکانیکی نیست؛ بلکه یک زیرساخت حیاتی است که کارایی عملیات تولید و توزیع شما را تعیین می کند. انتخاب هوشمندانه نیازمند نگاهی فراتر از قیمت اولیه است.

خرید یک سیستم انتقال مواد باید با رویکردی مهندسی شده و استراتژیک انجام پذیرد. اطمینان حاصل کنید که تأمین کننده انتخابی شما نه تنها یک فروشنده، بلکه یک شریک فنی است که می تواند نیازهای واقعی شما (وزن، سرعت، محیط کار) را درک کرده و راه حلی ارائه دهد که نه تنها نیازهای امروز، بلکه رشد پیش بینی شده در آینده را نیز پوشش دهد. با رعایت دقیق پارامترهای ذکر شده در این راهنما، می توانید سرمایه گذاری ای مطمئن داشته باشید که بازدهی بلندمدت و حداکثر بهره وری را برای خطوط تولیدی شما به ارمغان خواهد آورد.

جنس فریم، مقاومت ساختاری و قابلیت کار در محیط های خورنده را تعیین می کند:

فولاد کربنی رنگ شده یا گالوانیزه: اقتصادی ترین گزینه برای محیط های عمومی.
استنلس استیل (SS 304/316): استفاده از استیل ضد زنگ برای مطابقت با استانداردهای بهداشتی یا محیط های دارای مواد شیمیایی (مانند صنایع شیمیایی، فرآوری مواد غذایی و دارویی) می تواند قیمت سیستم را ۵۰ تا ۱۰۰ درصد نسبت به فولاد کربنی افزایش دهد.
نوع فریم بندی: استفاده از پروفیل های سنگین تر (مانند تیرآهن های H-Beam) برای بارهای بالای ۵۰۰ کیلوگرم در هر متر، هزینه را بالا می برد.

سیستم محرک (Drive System)

در مدل های نیرومحرک، سیستم الکترومکانیکی عامل اصلی هزینه است:

موتور و گیربکس: کیفیت برند موتور (مانند زیمنس، الکو یا موتوژن)، نوع گیربکس (به ویژه گیربکس های شفت موازی که کارایی بالاتری دارند) و گشتاور خروجی مورد نیاز قیمت را تعیین می کند.
کنترل کننده های الکترونیکی: استفاده از درایوهای کنترل فرکانس متغیر برای تنظیم دقیق سرعت یا استفاده از سیستم های پیچیده کنترل منطقی (PLC) قیمت را به شکل قابل توجهی بالا می برد. سیستم های DC به دلیل پراکندگی موتورها، هزینه اولیه قطعات الکتریکی متحرک را افزایش می دهند، اما نگهداری آسان تری دارند.

تجهیزات جانبی و اتوماسیون پیشرفته

افزودن قابلیت های هوشمند به سیستم، قیمت را به شدت تغییر می دهد:

سنسورها و سوییچ ها: سنسورهای موقعیت یابی، سوییچ های توقف اضطراری و فنس های ایمنی.
تجهیزات تخصصی: نصب سیستم های سورتینگ سریع ، بالابرهای هیدرولیکی یا پنوماتیک ، و ترمزهای مغناطیسی برای کنترل دقیق سرعت در سرازیری ها.
ادغام هوشمند: اتصال کانوایرها به سیستم مدیریت انبار یا سیستم های برنامه ریزی منابع سازمانی نیازمند نرم افزار و رابط های ارتباطی تخصصی است.

استانداردها و گواهینامه ها

رعایت استانداردهای خاص صنعتی هزینه انطباق قطعات را بالا می برد:

استانداردهای ضد انفجار :برای کار در محیط هایی با گاز یا گرد و غبار قابل اشتعال (مانند صنایع رنگ سازی یا برخی انبارهای مواد شیمیایی) استفاده از موتورها و تجهیزات الکتریکی ضد انفجار ضروری است و قیمت را چندین برابر می کند.
استانداردهای بهداشتی : نیازمند استفاده از مواد با قابلیت شستشو و عدم نفوذپذیری (مانند استنلس استیل پولیش شده).

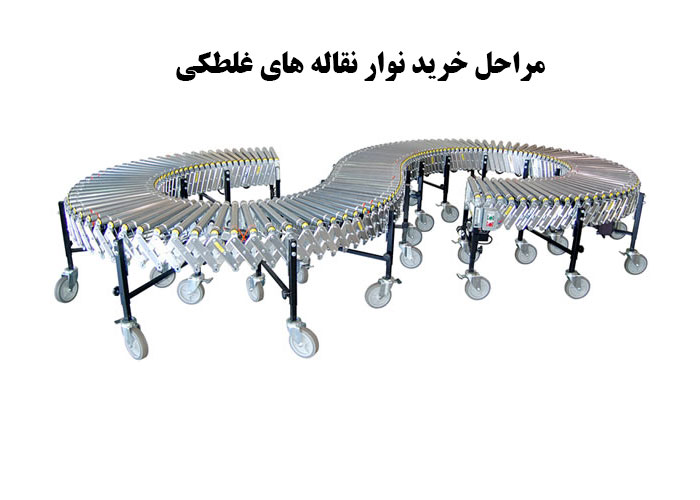

مراحل گام به گام خرید و ارزیابی اقتصادی نوار نقاله های غلطکی ثقلی

خرید نوار نقاله غلطکی باید فرآیندی ساختارمند و مهندسی محور باشد تا از صرف هزینه های غیرضروری یا خرید سیستمی که در آینده پاسخگوی نیازها نباشد، جلوگیری شود.

تحلیل دقیق نیاز

قبل از هر تماس با تأمین کننده، باید پارامترهای عملیاتی به طور دقیق مشخص شوند:

تعیین دقیق بار:

حداکثر وزن واحد بار: تعیین حداکثر بار بسیار حیاتی برای تعیین ظرفیت غلطک ها و فریم.
ابعاد (طول، عرض، ارتفاع): آیا بار می تواند روی غلطک ها سُر بخورد یا باید کاملاً پوشش داده شود؟
کف محصول: آیا کف کارتن صاف و سخت است یا ناهموار (مثل کیسه های شن)؟ این موضوع نوع کانوایر (BDL در مقابل CDLR) را تعیین می کند.
تعیین سرعت عملیاتی: سرعت مورد نیاز بر حسب متر یا فوت در دقیقه (FPM). در سیستم های ZPA، سرعت به طور متوسط کمتر است اما انعطاف پذیری بالاتر است.
شرایط محیطی: آیا کارخانه بسیار گرم، مرطوب، دارای گرد و غبار زیاد، یا حاوی مواد شیمیایی خورنده است؟ این تعیین کننده متریال ساخت خواهد بود.
توپولوژی مسیر: آیا مسیر کاملاً مستقیم است یا نیاز به پیچ، سه راهی، یا بالابر دارد؟
طراحی و مهندسی سیستم

بهترین رولر کانوایر، آنی است که فضای موجود را به حداکثر برساند و ارگونومی اپراتور را در نظر بگیرد.

مشاوره تخصصی: استفاده از مهندسان اتوماسیون یا طراحان سیستم های انتقال مواد برای طراحی چیدمان (Layout) ضروری است. آن ها می توانند تعیین کنند که آیا باید از یک مسیر مستقیم چند مرحله ای استفاده شود یا یک سیستم حلقوی (Loop).
بهینه سازی Pitch و عرض: مهندس باید تعادلی بین پوشش کامل بار روی غلطک ها (برای جلوگیری از گیر کردن) و هزینه مواد مصرفی برقرار کند.
برنامه ریزی برای توسعه آتی: آیا انتظار می رود وزن یا حجم بسته ها در ۵ سال آینده افزایش یابد؟ طراحی باید قابلیت ارتقاء را پیش بینی کند.

ارزیابی تأمین کننده و کیفیت ساخت

سرمایه گذاری در تجهیزات مکانیکی نیازمند اطمینان از دوام ساخت است.

بازرسی کیفیت ساخت: در صورت امکان، از کارگاه تولید تأمین کننده بازدید کنید. کیفیت جوشکاری فریم ها، دقت مونتاژ غلطک ها به شفت ها، و کیفیت رنگ آمیزی باید در سطح بالایی باشد. اتصالات باید محکم و بدون تلرانس های بزرگ باشند.
